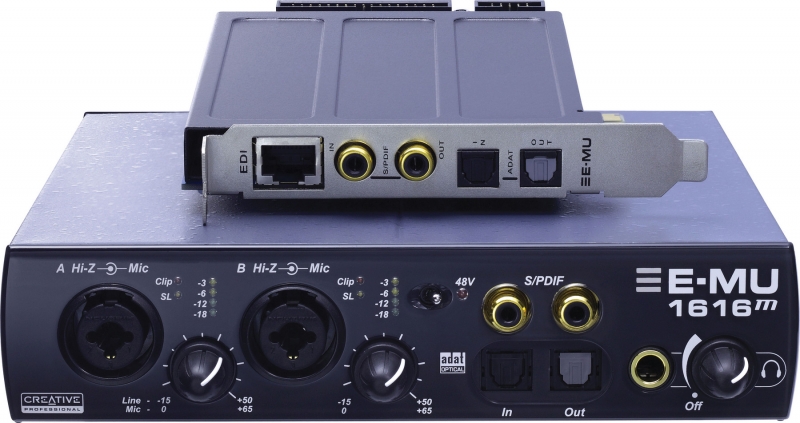

Creative Professional E-Mu 1616M PCIe

Цифровая Аудиосистема E-MU 1616M PCIe предлагает все необходимое для профессионального создания аудио на ПК: конвертеры 24-бит/192кГц, собственный процессор эффектов, микширование, а также полную совместимость с любимым аудио ПО. Сверхпортативный бокс MicroDock M имеет 16 входов/16 выходов плюс входы/выходы MIDI, 2 предварительных усилителя E-MU XTC™ студийного класса (сверхнизкого уровня шума с микрофонными/линейными и прямыми Hi-Z входами), фантомное питание 48В и 60дБ усиления. В комплект 1616M PCIe входят драйверы ASIO2 и WDM для Windows XP, XP x64, Windows Vista и Vista x64, E-MU Proteus X LE, Steinberg ПО, Ableton, IK Multimedia для создания, редактирования и записи музыки.

Основные характеристики

• Карта для звукозаписи 24-бит/192кГц. Используются те же конвертеры что и в Digidesign® Pro Tools® HD.
• Собственный DSP — свыше 600 автономных и подключаемых эффектов E-MU Power FX VST, не требующих ресурсов CPU
• PatchMix ™ DSP предоставляет возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера
• Портативный бокс MicroDock M обеспечивает 16 входов/16 выходов плюс входы/выходы MIDI — все, от балансных аналоговых входов и входов проигрывателя до ADAT и S/PDIF (переключаются в AES/EBU).
• Два предварительных усилителя E-MU XTC™ студийного класса, сверхнизкого уровня шума (-129.5 дБu) с мягким аналоговым ограничителем — микрофонный/линейный и прямые Hi-Z входы через коннекторы Neutrik, фантомное питание 48В и 60дБ усиления.
• Совместимость с наиболее распространенными DAW приложениями — драйверы для 24-бит/192кГц ASIO 2 со сверхнизким временем задержки WDM.
• Пакет программных инструментов E-MU: включает в себя Cakewalk SONAR LE 6.3, Steinberg Cubase LE и Wavelab Lite, Ableton Live Lite 4 для E-MU, IK Multimedia AmpliTube LE и T-RackS EQ, Minnetonka diskWelder BRONZE, SFX Machine LT, плюс Proteus X LE Desktop — все, что вам необходимо для создания, записи, редактирования, мастеринга и сведения в один микс.

Конфигурация входов/выходов

• Два E-MU XTC™ бесшумных микрофонных / линейных / Hi-Z предусилителя с программным лимитером и фантомным питанием на 48В (-129.5dBu EIN)
• 4 балансных входа размером 1/4 "
• 6 балансных выхода размером 1/4 "
• Вход для вертушек, RIAA преамп
• 24-bit/192kHz ADAT Вход/Выход (переключаемый на S/PDIF)
• 24-bit/192kHz коаксиальный выход S/PDIF (переключаемый на AES/EBU)
• Два MIDI входа/выхода
• Стерео выходы для мониторов TRS 1/8" (возможности для построения системы 5.1)
• Стерео выходы для наушников

E-DSP аппаратные эффекты, микширование и мониторинг:

Особенностью Цифровых Аудиосистем E-MU's является E-DSP чип, включающий аппаратный процессор эффектов с более чем 28 плагинами эффектов (более 600 пресетов). E-DSP также обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP микшера, предоставляя возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера.

Список плагинов эффектов:

• 1-Band Para EQ
• 1-Band Shelf EQ
• 3-Band EQ
• 4-Band EQ
• Multimode EQ
• Auto-Wah
• Chorus
• Compressor
• Distortion
• Flanger
• Frequency Shifter
• Gate
• Leveling Amp
• Lite Reverb
• Mono Delay 100
• Mono Delay 250
• Mono Delay 500
• Mono Delay 750
• Mono Delay 1500
• Mono Delay 3000
• Stereo Delay 100
• Stereo Delay 250
• Stereo Delay 500
• Stereo Delay 750
• Stereo Delay 1500
• Phase Shifter
• RFX Compressor
• Reshaper
• Rotary Speaker
• Speaker Simulator
• Stereo Reverb
• Vocal Morpher

E-MU PatchMix DSP

Toolbar (Панель инструментов)

Быстрый доступ к наиболее используемым функциям, например:Показать/Скрыть,Управление Сессиями/Эффектами, и т.д.

Audio Source (Аудио Источник)

К Patchstripe можно подводить любые внешние аналоговые или цифровые входы, равно как и внутренние источники ваших аудиоприложений, например ASIO или DirectSound.

Insert Chain (Секция разрывов)

Секция разрывов создает маршрут канала для аудио или плагина эффекта, физического или виртуального (ASIO) выхода, в любой последовательности, например: мониторинг записи с эффеками, но при чистой записи. Вы также можете направить и вернуть аудио сигнал на /от внешнего устройства как при обычной записи.

Viewer Window (3 модели)

Редактор Эффектов (Effects Editor) позволяет просматривать и редактировать параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как на ладони.

Effects Presets (более 600)

Пресеты эффектов позволяют использовать функции drag&drop легко и просто. Эффекты можно «перетащить» в слоты и на Aux/Main шины,а также создать новые пресеты и конфигурации. Возможность объединения нескольких эффектов, создавая таким образом новые.

Aux Sends (Посылы)

Два посыла позволяют отправлять аудио сигнал на шины, для процессора эффектов или субмикширования до того как сигнал попадет в канал рекордера (идеально подходит для cue-микширования в наушниках).

Sync (Синхронизация)

Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию.

Технические спецификации

Главное

• Частота сэмплирования: 44.1, 48, 88.2, 96, 176.4, 192 кГц по внутреннему или внешнему синхронизирующему устройству (без конвертации частоты сэмплирования)
• Разрядность: 24-бит вход/выход, работает с разрядностью 32 бита

Спецификация PCIe:

• PCIe 1.1 совместимый
• Форм-фактор, короткая PCIe x1 карта
• PCIe шина способствует меньшей нагрузки на CPU
• E-MU E-DSP 32-битный DSP процессор
• Аппаратное, 32-х канальное микширование и мультиэффектная обработка
• Прямой аппаратный мониторинг с эффектами и нулевой задержкой
• ASIO 2, WDM/MME/DirectSound,x64 Drivers
• EDI (E-MU Digital Interface) собственный 64-канальный аудио интерфейс на CAT-5 кабеле
• Anti-Pop защита от щелчков мониторов, минимизирует помехи при включении/выключении
• Сверхнизкий джиттер

Аналоговые линейные входы (4):

• Тип: балансный, бесшумные
• A/D конвертер: AK5394A
• Уровень (выбирается программными средствами):
• • Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
  • Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): +0.0/- .03dB
• Динамический диапазон (1kHz, A- взвешенный): 120dB
• Отношение сигнал/шум (A- взвешенный): 120dB
• THD+N (1kHz на -1dBFS): -110dB (.0003%)
• Взаимопроникновение каналов (1kHz на -1dBFS): менее -120dB

Аналоговые линейные выходы (6):

• Тип: балансные, двухполярный дифференциальный фильтр низких частот
• D/A конвертер: CS4398
• Уровень (выбирается программными средствами):
• • Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
  • Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): 0.0/-.06dB
• Динамический диапазон (1kHz, A- взвешенный): 120dB
• Отношение сигнал/шум (A- взвешенный): 120dB
• THD+N (1kHz на -1dBFS): -105dB (.0006%)
• Взаимопроникновение каналов (1kHz на -1dBFS): менее -115dB

Комбо микрофонный предусилитель/Hi-Z/Линейные входы (2):

• Тип: E-MU® XTC™ комбо микрофонный преамп Hi-Z / линейный вход с программным лимитером
• Максимальное усиление: +60dB
• Частотный диапазон (min gain, 20Hz-20kHz): +0.0/-0.1dB
• Взаимопроникновение каналов (1kHz min gain, -1dBFS): менее -125 dB
• Hi-Z линейный вход:
• • o Входное сопротивление: 1Мohm
  • Максимальный уровень: +18dBV (20.2dBu)
  • Динамический диапазон (A- взвешенный, 1kHz, min gain): 118dB
  • Соотношение сигнал/шум (A- взвешенный, min gain): 118dB
  • THD+N (1kHz at -1dBFS, min gain): -105dB (.0006%)
• Микрофонный предусилитель:
• • Входное сопротивление: 1.5KОм
  • Максимальный уровень: +6dBV (+8.2dBu)
  • EIN (20Hz-20kHz, 150ohm, невзвешенное): -129.5dBu
  • Соотношение сигнал/шум (A- взвешенный, min gain): 119dB
  • THD+N (1kHz at -1dBFS, min gain): -110dB (.0003%)
  • Фантомная мощность: 48V
  • Програмный лимитер: 5dB максимальное сжатие (выбор программными средствами)

Усилитель для наушников:

• Тип: линейный усилитель мощности
• D/A конвертер: CS4398
• Уровень усиления: 85dB
• Максимальная выходная мощность: 50mW
• Выходное сопротивление: 22 Ом
• Частотный диапазон (20Hz-20kHz): +0.0/-0.07dB
• Динамический диапазон (A- взвешенный): 118dB
• Соотношение сигнал/шум (A- взвешенный): 118dB
• THD+N (1kHz, максимальное усиление): 600Ом нагрузки: -96dB
• Взаимопроникновение каналов (1kHz на -1dBFS, 600 Ом нагрузка ): менее -100dB

Фоно вход (стерео):

• Тип: RIAA фоно вход
• Максимальный уровень:
• • Профессиональный: 60mV RMS
  • Пользовательский: 15mV RMS
• Входное сопротивление: 47KОм
• Частотный диапазон (20Hz — 20kHz): +0.1/-0.3dB
• Соотношение сигнал/шум (15mV RMS небалансный вход, A- взвешенный): 96dB
• THD+N (1kHz, 15mV RMS input): -90dB (.003%)
• Взаимопроникновение каналов (1kHz на -1dBFS): менее -80dB

Цифровые входы/выходы:

• S/PDIF:
• • 2 коаксиальных входа/выхода
  • 2 оптических входа/выхода (переключение с помощью ПО на ADAT)
  • AES/EBU или S/PDIF формат (переключение с помощью ПО)
• ADAT:
• • 8 каналов, 24-bit @ 44.1/48kHz
  • 4 канала, 24-bit @ 88.2/96kHz (S-MUX совместимый)
  • 2 канала, 24-bit @ 176.4/192kHz
• MIDI:
• • 2 входа, 2 выхода

Синхронизация:

• Внутренне синхронизирующее устройство работает с частотой 44.1, 48, 88.2, 96, 176.4, 192kHz
• Внешнее синхронизирующее устройство
• • ADAT (44.1 192kHz)
  • Оптическое S/PDIF (44.1- 96kHz)
  • Коаксиальное S/PDIF (44.1-192kHz)

Коробка для розничной продажи включает:

• Карта E-MU 1010 PCIe
• E-MU MicroDock M
• EDI (E-MU Digital Interface) кабель (3 метра)
• Универсальный адаптер питания
• MIDI соединительный кабель
• Руководство по быстрой установке
• E-MU Digital Audio Systems CD-ROM
• • Windows® XP и x64 Drivers, Windows Vista®, Vista x64 Drivers
  • E-MU PatchMix DSP
  • E-MU Power FX (Windows XP only)
  • E-MU E-DSP Effects Library

E-MU Production Tools ПО:

• Cakewalk SONAR LE 6.3
• Steinberg Cubase 4 LE
• Ableton Live Lite 6 E-MU Edition
• IK Multimedia AmpliTube LE
• IK Multimedia T-RackS EQ
• Celemony Melodyne essential
• Waldorf Attack, Waldorf D-Pole
• Waldorf PPG Wave
• SFX Machine LT
• Creative EAX® ADVANCED HD™ ALchemy (только Vista)
• E-MU Proteus VX

Минимальные системные требования:

• Intel® или AMD® processor — 1 GHz или более быстрый
• Intel, AMD или 100% совместимая материнская плата и чип
• Microsoft® Windows® XP (SP 3) или Windows XP x64, Windows Vista® (SP1 или выше), Vista x64
• 256MB RAM
• 900MB свободного пространства на жестком диске для полной инсталляции
• PCIe x1 совместимый слот для E-MU карты 1010 PCIe (так же совместим с x4, x8 or x16 слотами PCIe)
• CD-ROM/CD-RW или DVD-ROM устройство необходимое для установки ПО
• XVGA Video (1024*768)
