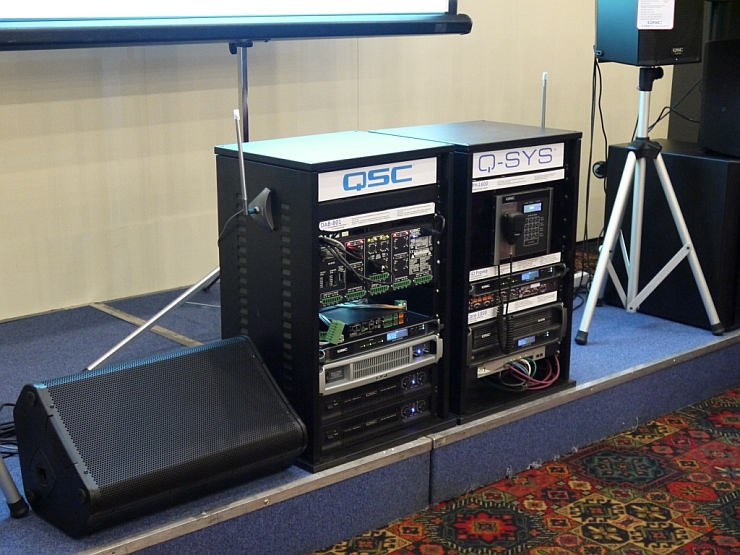

Q-SYS Цифровая система распределения и обработки звука


Код товара: 107518
Наличие в интернет-магазине: под заказ
Наличие в шоу-руме: уточняйте


0 руб.

QSC Q-Sys – это модульное, масштабируемое решение для построения звуковых систем любого масштаба с интегрированными функциями маршрутизации аудио сигналов и удаленного управления устройствами. Главным элементом системы является модуль Core, который отвечает за централизованную обработку и распределение сигналов. Существует несколько моделей, отличающихся количеством передаваемых аудио каналов. Q-Sys Core оснащен архитектурой обработки на базе процессора Intel®, что позволяет ему выйти за рамки собственной платформы и идти в ногу с последними достижениями IT-индустрии. Модуль I/O Frame является связующим звеном между устройствами ввода/вывода и Core. Реализует подключение к системе удаленных источников сигнала и усилителей мощности, а также осуществляет аналого-цифровое и цифроаналоговое преобразования. Через GPIO порты можно управлять световым оборудованием и моторизованными экранами, используемыми для крупных видеопроекций. Для управления аудио транспортом используется интерфейс Q-Lan, на базе стандартного Gigabit Ethernet. Совместим со стандартными маршрутизаторами и концентраторами. Поддерживает автоматическое определение сетевых устройств Q-Lan. С помощью программного обеспечения Q-Sys Designer можно легко проектировать и обслуживать сложные звуковые системы. Интуитивно понятный объектно-ориентированный пользовательский интерфейс позволяет всего за несколько минут создать не просто общую схему будущей системы, а полностью рабочую конфигурацию. Программу также можно использовать в режиме эмуляции (автономном режиме). Q-Sys поддерживает многоуровневое резервное дублирование, как всей коммутационной среды, так и ее отдельных модулей, что позволяет использовать для работы уже существующие настройки. При отказе основных модулей, система автоматически переключается на резервные.

Q-Sys – цифровая система распределения и обработки  звука, созданная компанией QSC, признанным лидером в разработке профессиональных аудиорешений. Система
Q-Sys не имеет аналогов по производительности, гибкости и масштабируемости, а также простоте и удобстве в использовании. Q-Sys – это:

Широкая область применения. Озвучивание крупных, средних и малых объектов различного профиля, от аэропортов и стадионов до ночных клубов и ресторанов.
Высокая производительность. Система позволяет реализовать обработку и распределение до 1024 каналов аудио. Простота настройки и управления. Интуитивно понятное программное обеспечение для настройки конфигурации системы и создания пользовательских интерфейсов управления.

Большой выбор периферийных устройств-контроллеров. Доступны сенсорные панели, пейджинговые станции, а так-же мобильные приложения для iPad, iPhone, iPod Touch.Стандартная сеть Ethernet. Система интегрируется в стандартную IT инфраструктуру, как новую, так и ранее проложенную и уже действующую на объекте.

Мониторинг усилителей. Система позволяет следить за состоянием усилителей QSC, подключенных через DataPort. Резервирование. Возможно резервирование всей системы или отдельных ее компонентов. Также система позволяет резервировать усилители мощности.

Потенциал для дальнейшего развития. В отличие от систем других производителей, использующих DSP модули собственной разработки, Q-Sys построена на базе про-
цессоров Intel и работает под управлением операционной системы Linux, а значит имеет большой потенциал для обновления и развития функциональности.

Поддержка 24/7. Специалисты QSC консультируют пользователей Q-Sys круглосуточно семь дней в неделю. Система включает в себя средства удаленной диагностики.

CORE – центральный процессор, который является ядром системы Q-Sys и отвечает за распределение и обработку звука. Этот компонент определяет максимальное количество каналов аудио, доступных в системе. Самая старшая модель CORE способна обрабатывать и распределять до 1024 каналов.

CORE 250i Обработка до 96 и распределение до 64 каналов аудио 8 отсеков для карт ввода/вывода
CORE 500i Обработка до 160 и распределение до 128 каналов аудио 8 отсеков для карт ввода/вывода
CORE 1000 Обработка и распределение до 128 каналов аудио 1 отсек для карты ввода/вывода
CORE 3000 Обработка и распределение до 256 каналов аудио 1 отсек для карты ввода/вывода
CORE 4000 Обработка и распределение до 1024 каналов аудио 1 отсек для карты ввода/вывода

I/O FRAME и I/O-22
Модули расширения I/O Frame и I/O-22 позволяют увеличить количество входных и выходных каналов в системе. Они могут располагаться удаленно от центрального
процессора CORE, в непосредственной близости от источников сигнала и усилителей. I/O Frame имеет 4 отсека для карт ввода/вывода. I/O-22 имеет 2 входа и 2
выхода, а также встроенный усилитель на 30 Вт, питающийся по PoE (Power over Ethernet).

I/O CARDS
Карты ввода/вывода могут устанавливаться в процессоры CORE и модули расширения I/O Frame. В одно устройство можно устанавливать различные комбинации карт. Существует 5 видов карт: с микрофонно-линейными входами, с линейными выходами, с интерфейсами AES/EBU, DataPort, CobraNet.

Q-LAN
Передача звукового сигнала в системе Q-Sys осуществляется по протоколу Q-LAN с использованием кабеля CAT5. Это значит, что при озвучивании объекта с помощью
системы Q-SYS для передачи аудиосигналов не требуется прокладывать отдельные кабели, достаточно иметь стандартную гигабитную сеть.

КОНФИГУРАЦИЯ И УПРАВЛЕНИЕ

Q-SyS DESIgNER

Q-Sys Designer – это мощная программа для настройки, управления и администрирования системы Q-Sys. Установив эту программу на компьютер, находящийся в одной локальной сети с Q-Sys, можно подключиться к системе и внести любые изменения в её работу или же с помощью специального встроенного конструктора настроить систему с нуля.
Q-Sys Designer позволяет создать конфигурацию системы в режиме оффлайн, после чего подключиться к рабочей системе и загрузить в неё новые настройки. Также есть возможность подключиться к рабочей системе, выгрузить ее настройки на компьютер, внести изменения и затем загрузить их в рабочую систему. Программа Q-Sys Designer не требует установки каких-либо дополнительных драйверов на компьютер.

Сенcорные панели

TSC-3 и TSC-8 – сенсорные панели с диагональю 3 и 8 дюймов. Они крепятся на стены и позволяют управлять системой Q-Sys из любой точки озвучиваемого объекта посредством заранее подготовленного в программе Q-Sys Designer интерфейса. На странице сенсорной панели можно поместить управление любыми функциями, на одной панели может быть несколько страниц. Коммутация TSC-3 и TSC-8 с системой Q-Sys осуществляется при помощи кабеля CAT5. Возможна установка пароля для защиты от несанкционированного доступа.

Пейджинговые Станции

Пейджинговые станции могут использоваться для мгновенных оповещений, для записи сообщений и воспроизведения ранее записанных сообщений или звуковых сигналов в одну или несколько выбранных зон. Коммутация пейджинговых станций с системой Q-Sys осуществляется кабелем CAT5. Предусмотрена возможность установки пароля для защиты от несанкционированного доступа.

Q-SyS CONtROL

Q-Sys Control – приложение для управления системой Q-Sys при помощи мобильных устройств, использующих операционную систему iOS (iPad, iPhone, iPod Touch). С помощью программы Q-Sys Designer можно создавать пользовательские интерфейсы управления с несколькими страницами. Приложение Q-Sys Control можно загрузить бесплатно через AppStore.
Q-Sys также дает возможность резервировать усилители QSC. С помощью контрольной панели DAB-801 можно подключить к системе резервный усилитель, который сможет заменить любой вышедший из строя. К одной панели DAB-801 может быть подключено до 4 усилителей.
Все устройства Q-Sys, использующие протокол Q-LAN, имеют интерфейс LAN B для резервной передачи звуковых сигналов, который начинает автоматически использоваться в случае отключения основного интерфейса LAN A.
