Темброблок Kinman K9-HSH Harness

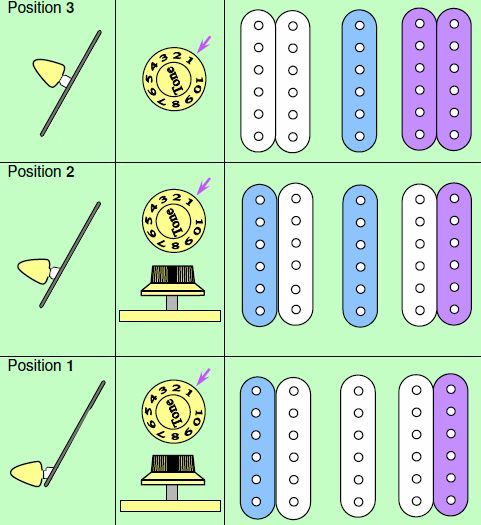

Список вариантов переключения звукоснимателей после установки Kinman K9 HSH (PDF, Англ.)


Комплект Kinman K9 HSH включает в себя высококачественные потенциометры, переключатель и выходной разъем заранее подготовленные для легкой установки на гитару.

Эта версия имеет 2 конденсатора, которые могут быть выбраны с помощью мини-переключателя установленного на схеме.

Второй мини-переключатель выбирает, какой звукосниматель (нек или бридж), подмешивается к остальным.

Потенциометр громкости оборудован известным фильтром "treble bypass (treble bleed)", так что вы не потеряете тон высоких частот, когда уменьшите громкость. Еще одной уникальной особенностью является возможность замены потенциометров пользователем без пайки (в случае если необходимо заменить).

Схема оснащена потенциометрами с легким и плавным вращением, что обеспечивает надежность и удобство использования.

Гнездо Switchcraft (США).

Все варианты комбинаций обеспечивают отсутствие фона звукоснимателей.

Дополнительные функции :

Экономия денег на установке, сделав это самостоятельно за 15 минут с помощью простых действий.

Никакие изменения не потребуются Вашему Strat или аналогичным гитарам (см. Примечание-3 и 4 ниже).

2 переключаемых конденсатора Tone: Normal (0.22 k) & HDTC (он же High Definition).

Возможность выбирать, какой звукосниматель (нек или бридж), подмешивается к остальным.

ПРИМЕЧАНИЕ-1: Комплект поставляется на красной пластиковой пластине. Вы просто переносите его на свою гитару. Соединение с гитарой легко и без пайки!!!

ПРИМЕЧАНИЕ-2: Все текущие NoSoldering Комплекты подходят для гитар, у которых звукосниматели установлены на пикгард или непосредственно прикручиваются к корпусу гитары.

ПРИМЕЧАНИЕ-3:. Минимальная глубина фрезировки в гитаре должна быть 1,42 "или 36мм Максимальная толщина для монтажа потенциометра с шайбой - 7.5мм. Некоторые китайские Strats (Squire например) и некоторые копии имеют неглубокую фрезировку в контрольной полости, которая должна быть сделана глубже. Проверьте перед заказом или будте готовы сделать полость темброблока глубже. Углубление не будет влиять на звук гитары, помните, что все Strats сделанные с начала 1950-х годов имеют полностью фрезерованную полость и большинство тех гитар звучат легендарно, умопомрачительно!

ПРИМЕЧАНИЕ-4: Гитары, которые имеют только 2 потенциометра тоже подходят для модернизации, т.к. K9 (или K7) остаются в рабочем состоянии, поскольку средний, штатный потенциометр на Strat подобных гитарах остается без изменений при замене схемы у гитар с 3 ручками, а основные функции осуществляются при помощи 2-х и переключателя.


(звукосниматели продаются отдельно)
