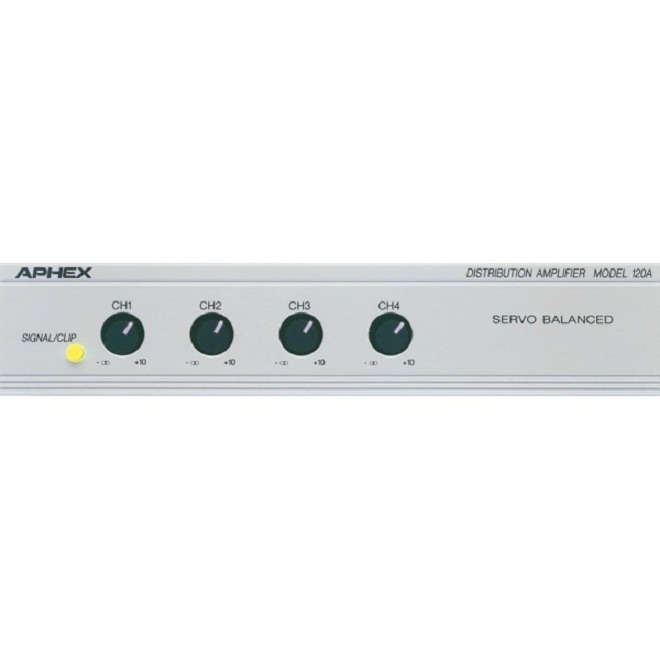

Aphex 120A - Усилитель-распределитель, 1 х 4

 Описание Aphex 120A: Aphex 120A представляет собой усилитель-распределитель высшего класса с одним входом и четырьмя выходами. Вход имеет высокий импеданс, а выходы – низкий. Входные и выходные цепи полностью сбалансированы. Электронные бестрансформаторные схемы серии 120 были специально разработаны для формирования широкой, плоской частотной характеристики без модуляций и выбросов; при этом усилитель одинаково хорошо распределяет аудиосигналы и таймкод стандарта SMPTE. Для обеспечения независимости каналов и универсальности устройства в целом каждый канал Aphex 120A оснащен собственным усилителем и регулятором уровня. Прочное стальное шасси можно устанавливать отдельно или монтировать в рэк, по одному или по два блока. Свойства Aphex 120A: Серво-балансные вход и выходы Индивидуальные регуляторы выходного уровня Широкая полоса пропускания и динамический диапазон Компактный стальной корпус шириной в ? рэка Хороший показатель цена/качество Звуковая прозрачность Выходной уровень +25 dBm при нагрузке 600 Ом Защита от короткого замыкания Комплексная защита от радиочастотных помех Сферы применения Aphex 120A: Системы звукоусиления Телерадиовещательные студии Студии дубляжа Студии звукозаписи Оборудование телефонных линий Аппаратные копировки магнитной ленты Передвижные телевизионные и радиовещательные станции Аппаратные пресс-служб Комплексы перезаписи Эксплуатационные качества: Разработчики Aphex 120 стремились сделать устройство, максимально «прозрачное» для звука. Подразумевается широкая, плоская частотная характеристика, адекватная реакция на переходные процессы и динамический диапазон не хуже, чем у цифровых аппаратов. В результате усилитель модели 120 может использоваться для решения самых ответственных задач, при необходимости распределяя тайм-код стандарта SMPTE. Компактный и прочный корпус обеспечивает максимальную экранировку схемы и одинаково хорошо подходит для работы на съемочной площадке или в составе студийного рэка. Входы: Входная цепь настроена на подавление синфазного сигнала с инструментальной точностью. Серво-балансная схема компенсирует высокие напряжения синфазных колебаний, не ограничивая динамический диапазон. Высокий входной импеданс допускает шунтирование входного сигнала с минимальной нагрузкой. Таким образом, несколько усилителей могут управляться от одного источника. Входная цепь полностью защищена от радиочастотных помех. Выходы: Индивидуальные выходные усилители обладают чрезвычайно низким импедансом, поэтому усилитель свободно работает с длинными линиями и емкостными нагрузками, оставаясь стабильным и сохраняя собственную частотную характеристику. Серво-балансная схема позволяет в любой момент перейти к режиму работы с несимметричными выходами без какого-либо изменения усиления путем простого заземления неиспользуемого контакта. Независимые канальные регуляторы выходного уровня «утоплены» в корпус, но позволяют осуществлять подстройку без каких-либо дополнительных приспособлений. Каждый выход защищен от радиочастотных помех и короткого замыкания, а в момент клиппирования на передней панели зажигается специальный индикатор. Применение: Усилитель модели 120 находит широкое применение в различных областях профессиональной работы со звуком, в частности, в телевизионных и радиовещательных установках, комплексах перезаписи, студиях записи звука, тиражных аппаратных и ателье дубляжа; словом, везде, где требуется эффективная и надежная система распределения сигналов.

 Технические характеристики Aphex 120A:

 Частотная характеристика: от 5 Гц до 100 кГц, ±0,05dB

Суммарный коэффициент гармонических искажений: 0.002%@+4dBm, 0.005%@+20dBm

Интермодуляционные искажения: 0.002%@+10dBm

Фон и шум: лучше, чем –90dBm при единичном усилении

 Входной импеданс: 100кОм, балансный

Максимальный входной уровень: +25dBm

Входной коэффициент ослабления синфазного сигнала: > 45dB Выходной импеданс: 65Ом

Максимальный выходной уровень: +25dBm на согласованной нагрузке 600 Ом, +21dBm на несогласованной

Диапазон регулировки выходного усиления: ±15dB

 Разделение каналов: >70dB

 Разъемы: входные и выходные разъемы типа XLR

 Максимальная скорость нарастания выходного напряжения: 13В/мкс

 Переменное напряжение питания: 100, 120, 220 или 240 VAC, 50 – 60 Гц

Размер:1.75”(высота) х 8.25”(ширина) х 7.25” (глубина)

Вес: 1.5 кг
