NUX B-7 PRO — стереосистема беспроводного мониторинга в наушниках: передатчик с входом 1/4″ или XLR и приёмник с выходом 1/8″. Работает в диапазоне 2,4 ГГц, 79 каналов по 1 МГц, звук 24 бит / 48 кГц, задержка от 7,33 мс, дальность до 50 м, до 6 часов от аккумулятора. В Music Hummer — с доставкой по Москве и всей России.
Описание

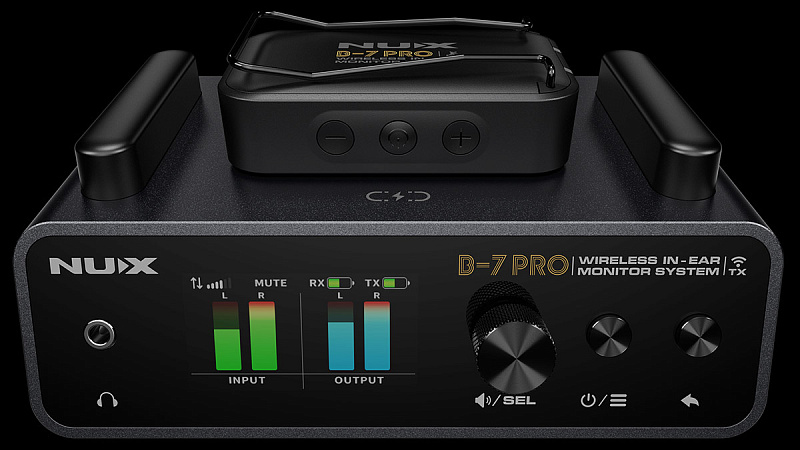

Беспроводная система мониторинга NUX B-7 PRO

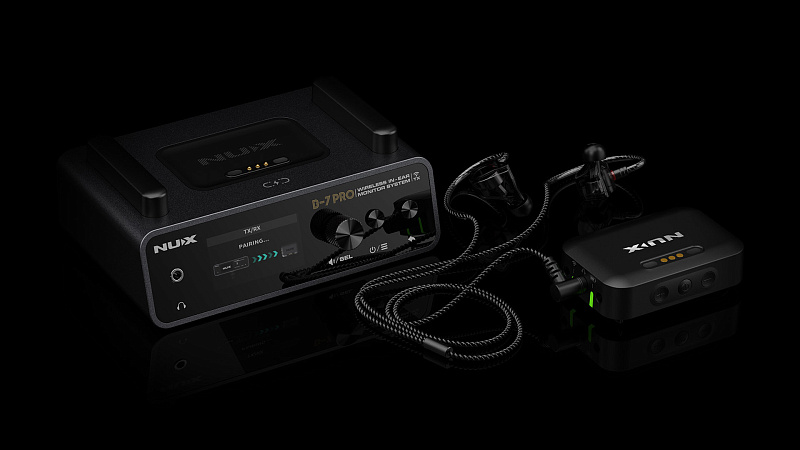

NUX B-7 PRO — стереосистема беспроводного мониторинга: передатчик подключается к пульту или аудиоинтерфейсу, приёмник отдаёт звук в наушники. Диапазон 2,4 ГГц, 79 каналов по 1 МГц, звук 24 бит / 48 кГц, задержка от 7,33 мс и дальность до 50 м. Передатчик весит 525 г, приёмник — 51 г.
Коротко о модели
- Стереомониторинг в наушниках по радио
- 2,4 ГГц, 79 каналов по 1 МГц
- Звук 24 бит / 48 кГц, диапазон 20 Гц – 20 кГц
- Задержка от 7,33 мс, дальность до 50 м
- До 6 часов работы передатчика и приёмника
Технические характеристики
| Тип | беспроводная система мониторинга в наушниках |
|---|---|
| Диапазон | 2,4 ГГц |
| Каналы | 79 каналов по 1 МГц |
| Качество звука | 24 бит / 48 кГц |
| Диапазон частот | 20 Гц – 20 кГц |
| Задержка | 7,33 / 10,85 / 14,33 мс |
| Дальность | до 50 м |
| Пресеты эквалайзера | 5 пресетов |
| Время работы | до 6 часов |
| Дисплей | 2,4″ цветной |
| Динамический диапазон | 110 дБ |

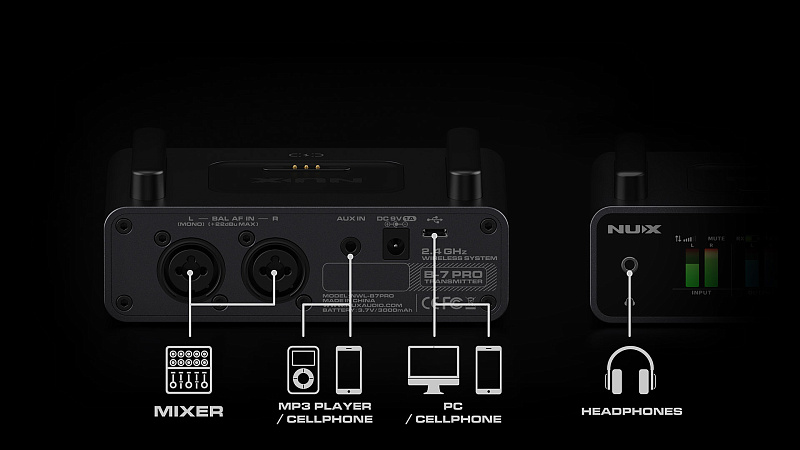

| Вход передатчика | 1/4″ или XLR |
| Выход на наушники | 1/8″ |
| Автоотключение | через 10 минут без связи |
| Вес передатчика | 525 г |
| Вес приёмника | 51 г |
| Размеры передатчика | 140 × 97 × 53 мм |
| Размеры приёмника | 47 × 71 × 22 мм |
Для каких задач подходит

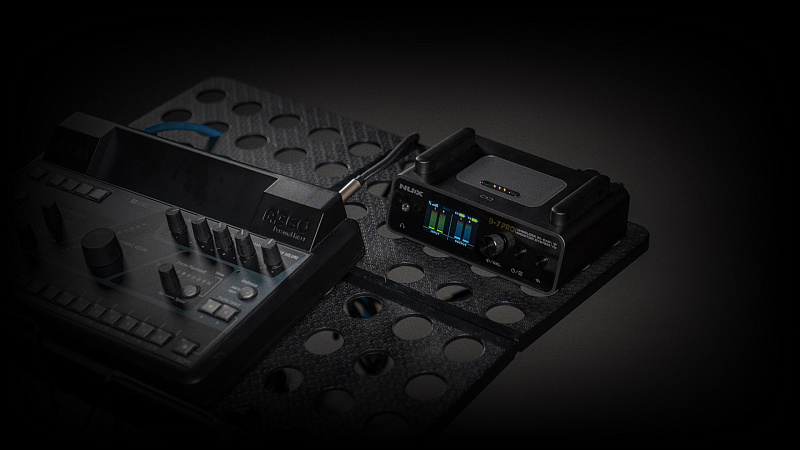

- Самоконтроль на сцене. Передатчик принимает сигнал с пульта, приёмник отдаёт его в наушники — музыкант слышит свой инструмент и вокал без сценических мониторов.

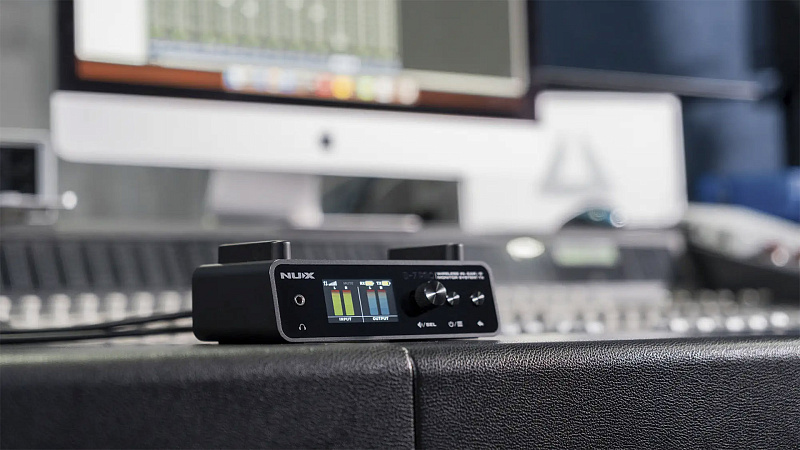

- Репетиции и студийная работа. Стереопередача и звук 24 бит / 48 кГц позволяют слышать материал в деталях, а задержка 7,33 мс не мешает играть.
- Стримы и записи с компьютера. Передатчик работает как USB-аудиоинтерфейс: сигнал с микрофона или пульта пишется в компьютер.
- Площадки с плотным радиоэфиром. Автопоиск свободного канала в диапазоне 2,4 ГГц и 79 каналов по 1 МГц помогают уйти от помех.
Особенности NUX B-7 PRO
- Три уровня стабильности — задержка 7,33, 10,85 или 14,33 мс: чем выше уровень, тем чаще передаются пакеты.
- Пять пресетов эквалайзера — настройка под свои наушники и манеру игры.
- Инверсия фазы — быстрая правка фазы в меню, когда в миксе проваливается низ.
- Цветной дисплей 2,4″ — на экране видно состояние системы и настройки.

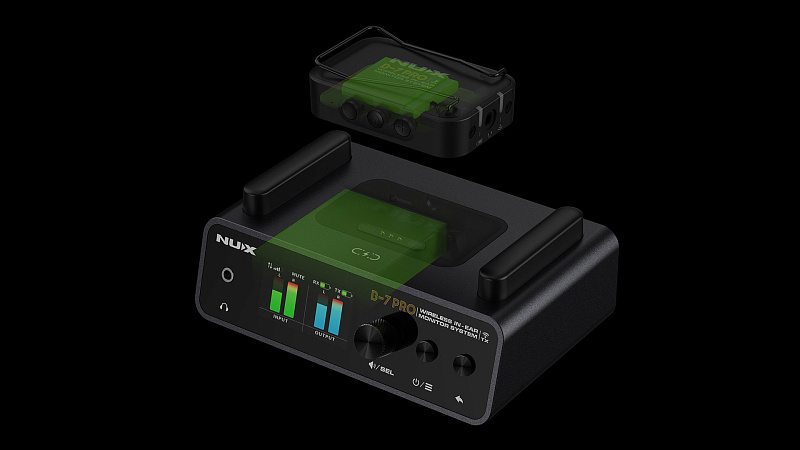

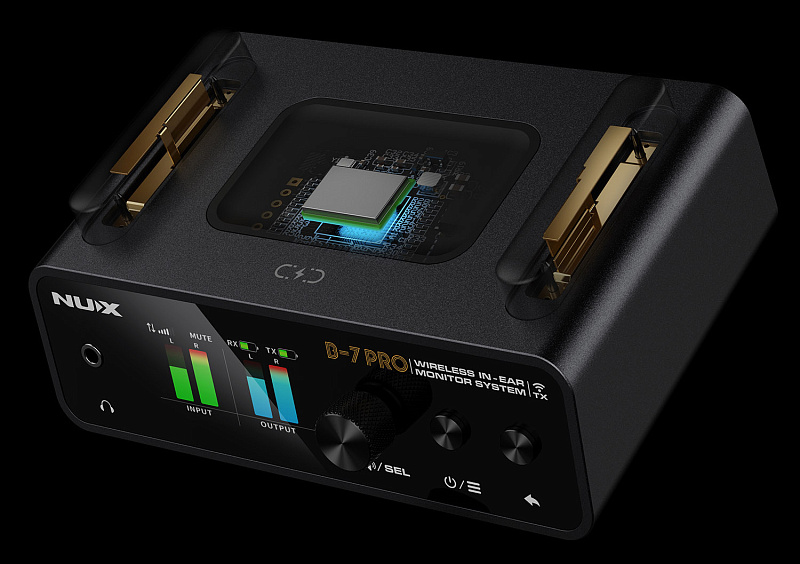

- Магнитная зарядка приёмника — приёмник заряжается в передатчике.
- Автоотключение через 10 минут — система не разряжается, если связь потеряна.
Вопросы и ответы
На каком диапазоне работает NUX B-7 PRO?
На 2,4 ГГц, 79 каналов по 1 МГц с автоматическим поиском свободного канала.
Какая задержка у NUX B-7 PRO?
7,33 мс в режиме низкой задержки, 10,85 мс по умолчанию и 14,33 мс в безопасном режиме.
Как далеко работает NUX B-7 PRO?
До 50 м в прямой видимости.
Сколько работает NUX B-7 PRO без подзарядки?
До 6 часов передатчик и до 6 часов приёмник.
Сколько весит NUX B-7 PRO?
Передатчик 525 г, приёмник 51 г.
Купить беспроводную систему мониторинга NUX B-7 PRO можно в интернет-магазине Music Hummer: доставка по Москве, Подмосковью и всей России.
